小蚁阵列式皮带秤通用配置（供参考，具体以客户皮带参数及需求为准）
|
秤架分类 （1个秤架2个托辊） | 适用精度 | 1200型标准配置 | 1800型标准配置 |
| 精度配置：0.5%~1% 数量：双秤架2套 | 精度配置：0.3%~0.5%四秤架 数量：四秤架4套 | ||
| 单秤架 | 1%~3% | ①HD-LH700称重仪表终端（数据处理软件专利证） ②SAN多托辊阵列式秤体HD-ICS-1200（专利结构） ③0.5T高精度压式称重传感器、合金钢材质、箱式结构 ④信号通讯电缆 ⑤防浪涌速度检测器 ⑥HD-OM测速传感器 ⑦电气控制箱 ⑧RS485通讯板 | ①HD-LH700称重仪表终端（数据处理软件专利证） ②SAN多托辊阵列式秤体HD-ICS-1800（专利结构） ③0.75T高精度压式称重传感器、合金钢材质、箱式结构 ④信号通讯电缆 ⑤防浪涌速度检测器 ⑥HD-OM测速传感器 ⑦电气控制箱 ⑧RS485通讯板 |
| 双秤架 | 1%~2% | ||
| 四秤架 | 0.5%~1% | ||
| 八秤架 | 0.3%~0.5% | ||
| 备注 | ①1200、1800通常指皮带宽度； ②皮带秤调试计量精度为±0.3-1%，实际使用因环境因素及输送机问题有所偏差、皮带秤实际计量数据跟地磅及静态衡器比对； ③以上配置单中核心称重元件（传感器、称重仪表终端、测速检测模块）质保壹年； | ||

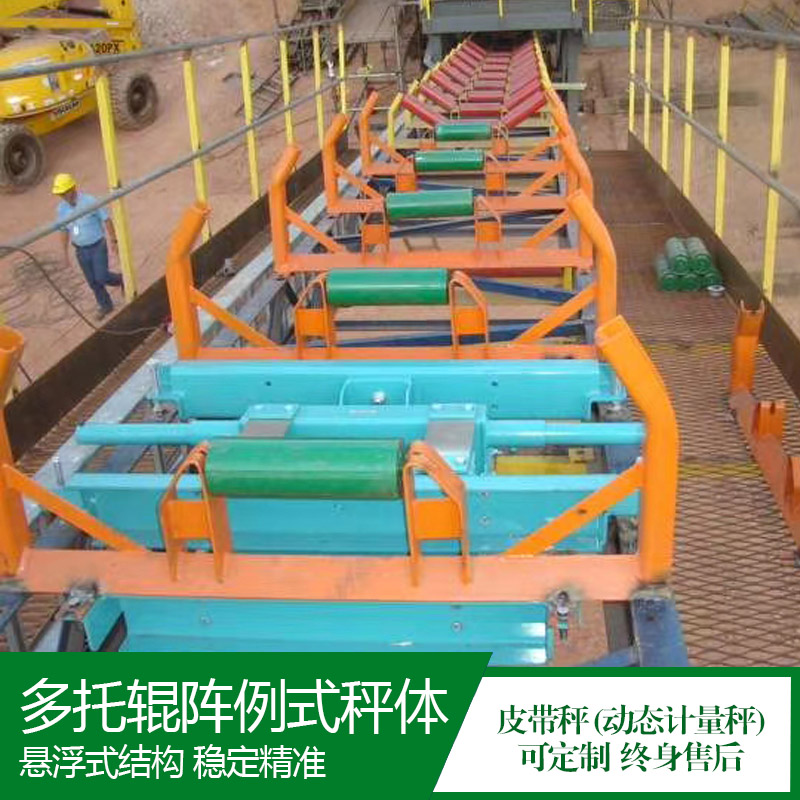

小蚁皮带秤秤架示意图
（通常一个秤架应用于2个托辊）
小蚁皮带秤配置优势
| 仪表 | 选用工业级元器件设计，配以多种抗干扰措施，一体化结构将工业设计理念与仪表设计完美融合，做工精良美观。 |
| 液晶大屏显示，具有多种显示功能，可显示累积量、瞬时流量、皮带机运行参数及报警内容，而且亮度可自行调节。 | |
| 高性能MCU，搭配先进的控制算法，响应更加快速，更准确跟踪目标流量，满足用户多种流量控制要求。 | |
| 全中文操作界面，输入输出有关参数时，可使用软键以菜单形式进入，操作简单易懂。 | |
| 称重 | 使用进口高精度高耐用拉式传感器，综合精度高，充分保障重量监测精度和长期使用稳定性。 |
| 优质合金钢材质，采用激光焊接密封，结构紧凑，防护等级可达IP67，具有良好的防水、防湿、防腐性能。 | |
| 测速 | 测速装置采用海鼎科技专利产品HD-H5测速传感器，该测速传感器为双轮小车结构，一圈发射360个脉冲信号，在检测皮带速度上具有实时采集的优势，增加测量的精度。 |
| 通过复杂结构设计，将皮带速度传递给内部的欧姆龙高精度编码器来实现监测真正的滚轮转速，而不是落伍的通过监测滚轮上的空隙的通过次数来测速，测速精度提升2%。 | |
| 软件 | 软件功能强大，具备一切产量监测功能。 |
| 软件界面美观，使用微软最高端编程语言.net开发，稳定性及可移植性非常好。 | |
| 有专业的软件开发团队对软件不断改进升级，保障客户长期优良使用体验。 | |
| 服务 | 7x24h客服，产品巡检制度，项目经理制度，网点服务制度， 四大保障免除客户后顾之忧。 |
小蚁皮带秤应用方案标准参照
| 皮带宽度 | 1200型（连续式输送机） | 1800型（连续式输送机） |
| 皮带输送机 基本参数 | 输送机皮带总长(33)米、输送机外径 ( 161) CM、输送机内径( 148 )CM、托辊间距( 100)CM、皮带带宽( 120 )CM、计量段设计( 6)米、输送物料介质（水泥、粉煤灰），比重(1.6)T/m³流量(500 )T/H 输送机定频运行模式带速( 3.15 )M/S、输送机倾角(0 )度、采用双托辊计量秤体、槽型托辊结构 | 输送机皮带总长(33)米、输送机外径 ( 261 ) CM、输送机内径(248 )CM、托辊间距( 100)CM、皮带带宽( 180 )CM、计量段设计( 6)米、输送物料介质（水泥、粉煤灰），比重(1.6)T/m³流量(1500)T/H 输送机定频运行模式带速( 3.15 )M/S、输送机倾角(0 )度、采用双托辊计量秤体、槽型托辊结构 |
| 皮带秤 基本参数 | 1.选用0.5T箱式传感器、精度高蠕变性能好。 2.计量秤架设计带宽匹配1200mm结构抗侧向拉力。 3.输送机驱动方式为变频模式、选用我司专利定频测速模块。 4.计量精度：调试精度为±0.3-1%、实际使用会根据现场工况条件有所偏差。主要体现硬件稳定：皮带跑偏、张紧力变化、环境 5、实际计量范围（500）T/H | 1.选用1T箱式传感器、精度高蠕变性能好。 2.计量秤架设计带宽匹配1800mm结构抗侧向拉力。 3.输送机驱动方式为变频模式、选用我司专利定频测速模块。 4.计量精度：调试精度为±0.3-1%、实际使用会根据现场工况条件有所偏差。主要体现硬件稳定：皮带跑偏、张紧力变化、环境 5、实际计量范围（1500）T/H |
